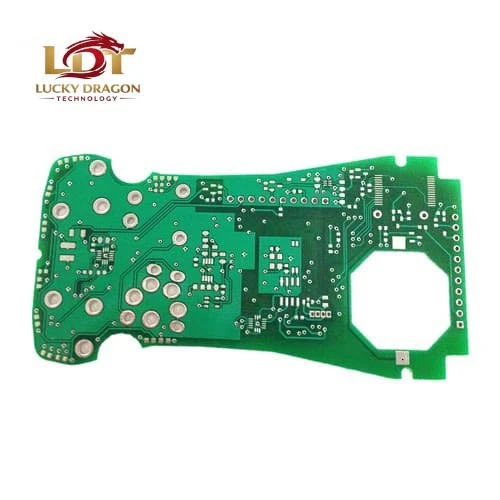

ہائی تھرمل بوجھ اور سخت ماحولیاتی تعمیل کے لیے انجنیئر کیا گیا، یہ ہالوجن-مفت ہائی-Tg PCB کلورین اور برومین سے پاک جدید ترین شعلے-retardant epoxy رال کا استعمال کرتا ہے۔ 170 ڈگری سے 180 ڈگری کے شیشے کی منتقلی کے درجہ حرارت (Tg) پر کام کرتا ہے اور RoHS، REACH، اور WEEE ہدایات کے ساتھ مکمل طور پر تعمیل کرتا ہے، یہ مسلسل اعلی-درجہ حرارت کی نمائش اور ملٹی-پاس لیڈ-ری فلو کے تحت مکینیکل سختی اور برقی سالمیت کو برقرار رکھتا ہے۔

تکنیکی وضاحتیں

پیرامیٹر	معیاری قدر / حد	ٹیسٹ سٹینڈرڈ
بنیادی مواد (Tg)	170 ڈگری - 180 ڈگری (DSC)	IPC-TM-650 2.4.25
گلنے کا درجہ حرارت (Td)	>= 340 ڈگری (5% وزن میں کمی)	IPC-TM-650 2.4.24.6
تھرمل توسیع (Z- محور)	1.5% - 2.5% (50 ڈگری سے 260 ڈگری)	IPC-TM-650 2.4.24
تھرمل چالکتا	0.4 - 2.0 W/m·K (رال/فلر پر منحصر ہے)	ASTM D5470
ڈائی الیکٹرک کانسٹینٹ (Dk)	4.2 - 4.6 (1 GHz)	IPC-TM-650 2.5.5.9
کھپت کا عنصر (Df)	0.015 - 0.020 (1 GHz)	IPC-TM-650 2.5.5.9
چھلکے کی طاقت	>= 0.7 N/mm (1 آانس تانبا)	IPC-TM-650 2.4.8
ہالوجن مواد	Cl <900 ppm، Br <900 ppm	EN 14582 / IEC 61249-2-21
بورڈ کی موٹائی	0.4 ملی میٹر - 3.2 ملی میٹر (رواداری: ±10%)	IPC-A-600 کلاس 2 / کلاس 3
زیادہ سے زیادہ پرتوں کی گنتی	24 تہوں تک	-
سطح ختم	ENIG، HASL (لیڈ-مفت)، وسرجن سلور، OSP	IPC-4552/IPC-4553

کلیدی خصوصیات

تھرمل تناؤ مزاحمت:ہائی ٹی جی نرم ہونے اور Z-محور کی توسیع کو روکتا ہے، تھرمل جھٹکا اور ترتیب وار ریفلو سولڈرنگ کے دوران پلیٹڈ تھرو-ہولز (PTH) کو ٹوٹنے سے بچاتا ہے۔

سخت ہیلوجن-مفت فارمولیشن:تھرمل انڈیکس کی درجہ بندی کی قربانی کے بغیر سخت یورپی ماحولیاتی ہدایات کو پورا کرتے ہوئے، برومینیٹڈ فلیم ریٹارڈنٹس (BFRs) اور اینٹیمونی مرکبات کو ختم کرتا ہے۔

رکاوٹ استحکام:کنٹرول شدہ رال کا بہاؤ اور یکساں شیشے کے کپڑے کی تقسیم سخت ڈائی الیکٹرک مستقل رواداری کو برقرار رکھتی ہے، تیز رفتار ڈیجیٹل سرکٹس میں سگنل کی کشیدگی کو کم سے کم کرتی ہے۔

CAF مزاحمت:کنڈکٹیو اینوڈک فلیمینٹ کی تشکیل کے خلاف بہتر مزاحمت اعلی نمی اور DC تعصب کی شرائط میں طویل مدتی موصلیت کو یقینی بناتی ہے۔

ایپلی کیشنز

آٹوموٹو الیکٹرانکس:انڈر-ہڈ کنٹرول یونٹس، پاور ٹرین مینجمنٹ سسٹمز، اور ایل ای ڈی میٹرکس لائٹنگ ماڈیولز بلند محیطی درجہ حرارت میں کام کرتے ہیں۔

صنعتی پاور الیکٹرانکس:ہائی-فریکوئنسی سوئچ-موڈ پاور سپلائیز (SMPS)، موٹر ڈرائیوز، اور انورٹرز جن کو مضبوط تھرمل ڈسپیشن کی ضرورت ہوتی ہے۔

ٹیلی کمیونیکیشن انفراسٹرکچر:5G پاور ایمپلیفائر، بیس اسٹیشن RF یونٹس، اور ہائی-کثافت روٹنگ بیک پلینز۔

طبی سامان:امیجنگ سسٹم اور تشخیصی ہارڈویئر جو سخت ریگولیٹری تعمیل اور طویل آپریشنل لائف سائیکل کی ضرورت ہوتی ہے۔

حسب ضرورت

پیداوار کے پیرامیٹرز فی اسٹیک-کی ضروریات اور DFM رہنما خطوط کو ایڈجسٹ کیا جاتا ہے:

پرت کی ترتیب:سنگل-سائیڈڈ، ڈبل-سائیڈڈ، ملٹی-پرت (24L تک)، سخت-فلیکس، اور میٹل-کور (Al/Cu) ہائبرڈ تعمیرات۔

تانبے کا وزن:0.5 آانس سے 3 اوز معیاری اندرونی تہوں؛ ہیوی کاپر پاور ریلوں کے لیے 6 اوز تک۔

سولڈر ماسک کے اختیارات:سبز، سیاہ، سفید، نیلا، سرخ، اور پیلا (دھندلا یا چمکدار قسمیں دستیاب ہیں)۔

کنٹرول شدہ رکاوٹ:±10% کے رواداری ہدف کے ساتھ سنگل-ختم شدہ اور تفریق جوڑی مائبادا ماڈلنگ۔ انجینئر لے آؤٹ ڈیزائن میں مدد کی درخواست پر معیاری اسٹیک-اپ ٹیمپلیٹس (2L سے 16L) دستیاب ہیں۔

خصوصی عمل:بلائنڈ/بیریڈ ویاس، مائیکرو ویاس، رال پلگنگ، بذریعہ-ان-پیڈ، اور کنارے چڑھانا۔

کوالٹی کنٹرول

مینوفیکچرنگ لائنیں آنے والے مواد سے حتمی پیکیجنگ تک سخت خرابی-کی روک تھام کے پروٹوکول کے تحت کام کرتی ہیں:

آنے والا معائنہ

لیمینیٹ اور پریپریگس کو پیداوار کے لیے چھوڑنے سے پہلے موٹائی، تانبے کے چھلکے کی مضبوطی، اور رال کے مواد کے لیے ٹیسٹ کیا جاتا ہے۔

AOI اور AOI/AOY

خودکار آپٹیکل معائنہ لائن کی چوڑائی کی بے ضابطگیوں، شارٹس اور کھلنے کے لیے اندرونی اور بیرونی تہوں کو چیک کرتا ہے۔

الیکٹریکل ٹیسٹنگ

فلائنگ پروب ٹیسٹنگ اور سرشار فکسچر ٹیسٹنگ نیٹ لسٹ کنیکٹیویٹی اور موصلیت کی مزاحمت کی تصدیق کرتے ہیں۔

وشوسنییتا کی جانچ

مائیکرو سیکشن تجزیہ پلاٹنگ کی موٹائی، بیرل کی سالمیت، اور تھرمل تناؤ کی مزاحمت کا اندازہ IPC-TM-650 معیارات کے مطابق کرتا ہے۔

مینوفیکچرنگ اور سرٹیفیکیشن

پیداواری سہولیات تیز رفتار ڈرلنگ مشینیں، ویکیوم لیمینیشن پریس، اور ڈائریکٹ امیجنگ (LDI) سسٹم کا استعمال کرتی ہیں تاکہ 3/3 ملین لائن اور اسپیس تک خصوصیت کی برداشت کو برقرار رکھا جاسکے۔

کوالٹی مینجمنٹ:ISO 9001:2015

آٹوموٹو سٹینڈرڈ:IATF 16949:2016

ماحولیاتی انتظام:ISO 14001:2015

مصنوعات کی تعمیل:UL مصدقہ (E-فائل درخواست پر دستیاب ہے)، RoHS کمپلائنٹ، ریچ کمپلائنٹ، WEEE کمپلائنٹ۔

پیکیجنگ اور ترسیل

پیکنگ کا طریقہ

ویکیوم-مہر بند اینٹی-مستحکم نمی بیریئر بیگ جس میں ڈیسیکینٹ پیک اور نمی انڈیکیٹر کارڈز (HIC)، ہیوی-ڈیوٹی ڈبل-وال ایکسپورٹ کارٹن کے اندر ہنی کامب گتے کے ساتھ کشن۔

شپنگ شرائط

FOB، CIF، DDP بذریعہ ہوائی فریٹ (DHL، FedEx، UPS) یا سمندری فریٹ۔

لیڈ ٹائمز

پروٹو ٹائپس:5 سے 7 کام کے دن۔
حجم کی پیداوار:پرت کی گنتی اور حجم کے لحاظ سے 12 سے 20 کام کے دن۔

اکثر پوچھے گئے سوالات

س: ہیلوجن-مفت اعلی-ٹی جی کی درجہ بندی حاصل کرنے کے لیے کون سے مخصوص لیمینیٹ استعمال کیے جاتے ہیں؟

A: دستیابی اور کارکردگی کے مخصوص تقاضوں پر منحصر ہے، ہم صنعت کے-معیاری اعلی-لیمینیٹ جیسے ITEQ (IT-180A HF)، Shengyi (S1141/S1170)، اور Panasonic (Megtron سیریز) کا استعمال کرتے ہیں۔ مکمل مادی ڈیٹا شیٹس (PDS) کوٹیشن مرحلے کے دوران فراہم کی جاتی ہیں۔

س: آپ کیسے تصدیق کرتے ہیں کہ بورڈز حقیقی طور پر ہالوجن-مفت ہیں؟

A: خام مال کی ہر کھیپ کے ساتھ مینوفیکچرر سرٹیفکیٹ آف انالیسس (CoA) ہوتا ہے۔ بے ترتیب نمونوں کو آئن کرومیٹوگرافی (IC) ٹیسٹنگ سے گزرنا پڑتا ہے تاکہ اس بات کی تصدیق کی جا سکے کہ کلورین اور برومین کا ارتکاز 900 ppm سے سختی سے کم ہے۔

سوال: کیا یہ مواد ایک سے زیادہ لیڈ-فری ری فلو سائیکل کا مقابلہ کر سکتا ہے؟

A: ہاں۔ سڑنے کا درجہ حرارت (Td) 340 ڈگری سے زیادہ اور 170 ڈگری سے 180 ڈگری کے اعلی Tg کے ساتھ، بورڈ 260 ڈگری کے چوٹی درجہ حرارت پر بغیر کسی چھالے یا چھالے کے 6 ری فلو سائیکل تک برداشت کرتا ہے۔

س: ملٹی-لیئر ہائی-ٹی جی بورڈز کے لیے زیادہ سے زیادہ اسپیکٹ ریشو کیا ہے؟

A: معیاری پیداواری صلاحیت 10:1 تک کے اسپیکٹ ریشو کو سپورٹ کرتی ہے تھرو-ہول پلیٹنگ کے لیے، اعلی- موٹائی والے بورڈز میں تانبے کی قابل اعتماد کوریج کو یقینی بناتی ہے۔

سوال: کیا ہر کھیپ کے ساتھ مائبادا ٹیسٹ کی رپورٹیں شامل ہیں؟

A: ہاں۔ کنٹرول شدہ رکاوٹ کی ضرورت والے پینلز کے لیے، ٹائم ڈومین ریفلیکٹومیٹری (TDR) ٹیسٹ کوپن رپورٹ تیار کی جاتی ہے اور لاٹ انسپکشن رپورٹ کے ساتھ بھیجی جاتی ہے۔

س: آر ایف کیو شروع کرنے کے لیے کن فائل فارمیٹس کی ضرورت ہے؟

A: Gerber فائلیں (RS-274X فارمیٹ)، ایک ODB++ ڈیٹا بیس، ایک IPC-356 نیٹ لسٹ، اور ایک من گھڑت ڈرائنگ جس میں مواد کی ضروریات، اسٹیک اپ کی تفصیلات، اور سطح کی تکمیل ہوتی ہے۔
